从零开始的UE5卡通渲染0x01：自定义着色模型

简单写完了第一篇没啥营养的概述后，这一章我们来做一点真东西，通过修改源码添加一个Custom Shading Model，并使其可以集成我们上一篇文章提到的BaseColor、ILM、SSS贴图进行卡通渲染。

这里我使用的引擎版本是UE5.0.2。

拉取源码版UE5并编译

想要对源码做修改，绝对逃不开的第一步自然就是拉源码和编译。关于这一步，知乎上有大量的资料，官方文档写得也非常详细，我这种懒狗肯定不会再写一遍，不过还是有几点需要注意，值得说一下：

源码工程目录一定要放在固态硬盘里
预留大约250G的硬盘空间
建议整块好的CPU，框框越多越好，再多插几根内存条……不然的话等编译的空闲你还可以抽时间去学学Unity 😃

C++部分

C++部分大多都在进行Shading Model注册、开放和修改数据接口的工作，这里直接上截图。

EngineTypes.h

\Engine\Source\Runtime\Engine\Classes\Engine\EngineTypes.h

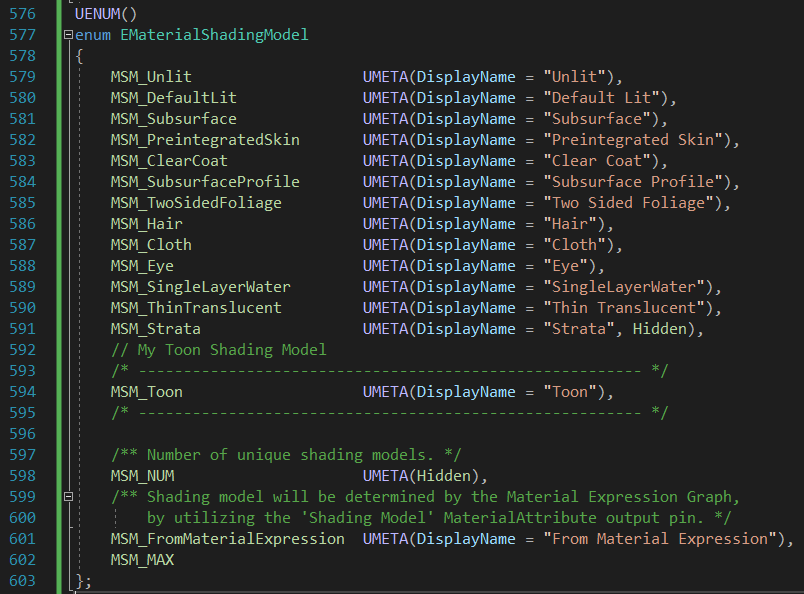

在枚举EMaterialShadingModel 中注册我们的Shading Model：

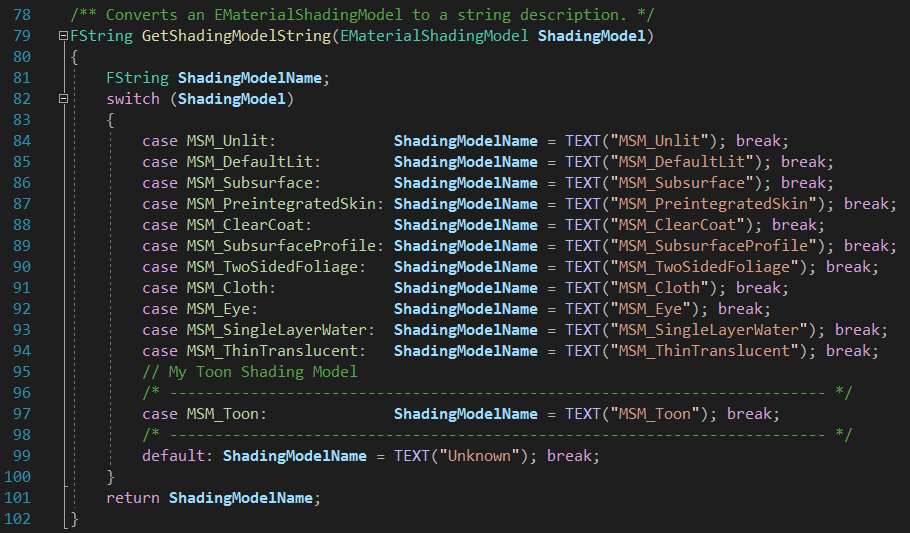

MaterialShader.cpp

\Engine\Source\Runtime\Engine\Private\Materials\MaterialShader.cpp

HLSLMaterialTranslator.cpp

\Engine\Source\Runtime\Engine\Private\Materials\HLSLMaterialTranslator.cpp

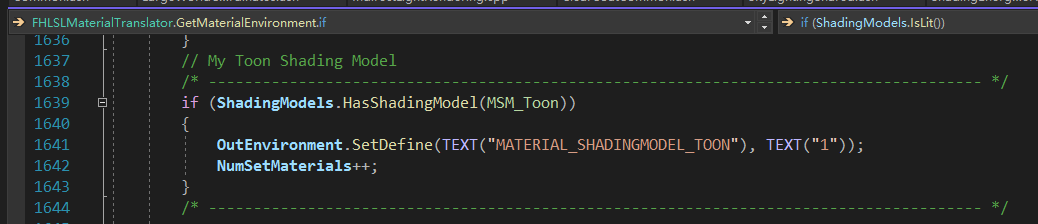

在FHLSLMaterialTranslator::GetMaterialEnvironment() 下添加新的分支：

Material.cpp

\Engine\Source\Runtime\Engine\Private\Materials\Material.cpp

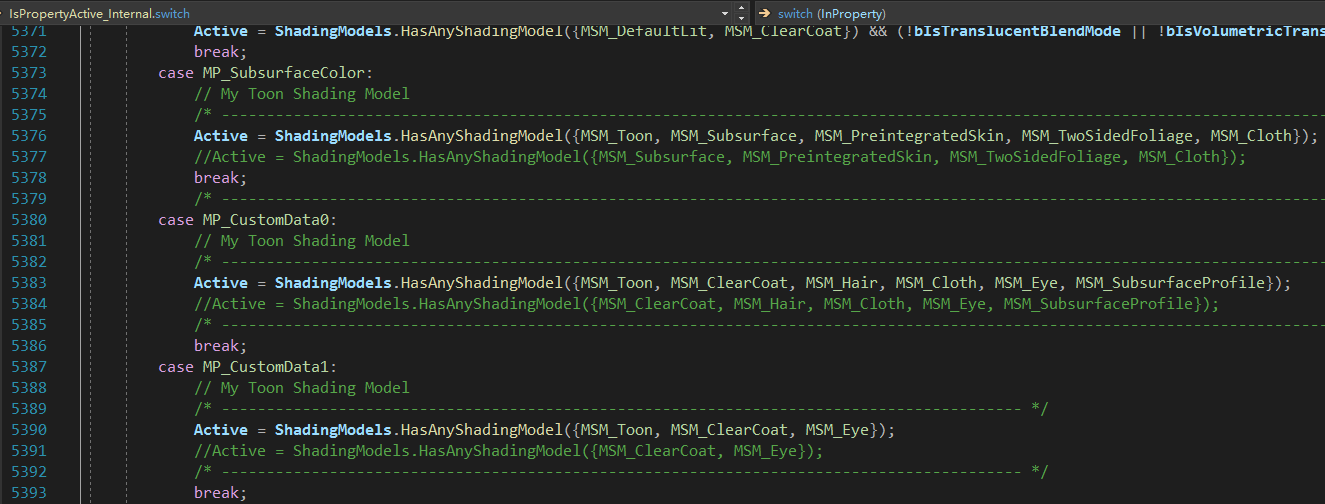

在IsPropertyActive_Internal()函数中为我们的Shading Model开放接口，这里我把SubsurfaceColor和CustomData0、CustomData1全部开放了，而实际上在后面只用到了SubsurfaceColor和CustomData0。

MaterialShared.cpp

\Engine\Source\Runtime\Engine\Private\Materials\MaterialShared.cpp

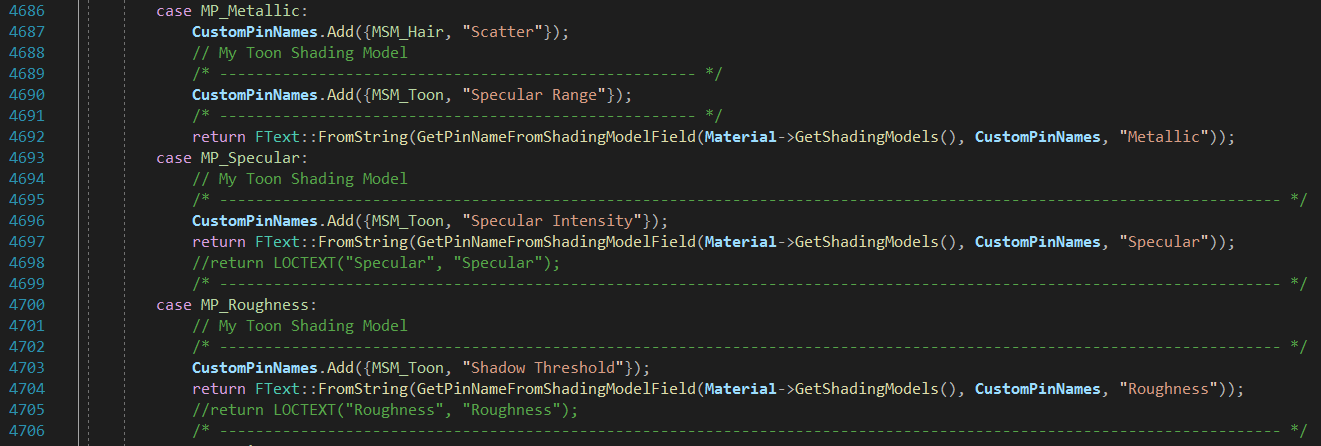

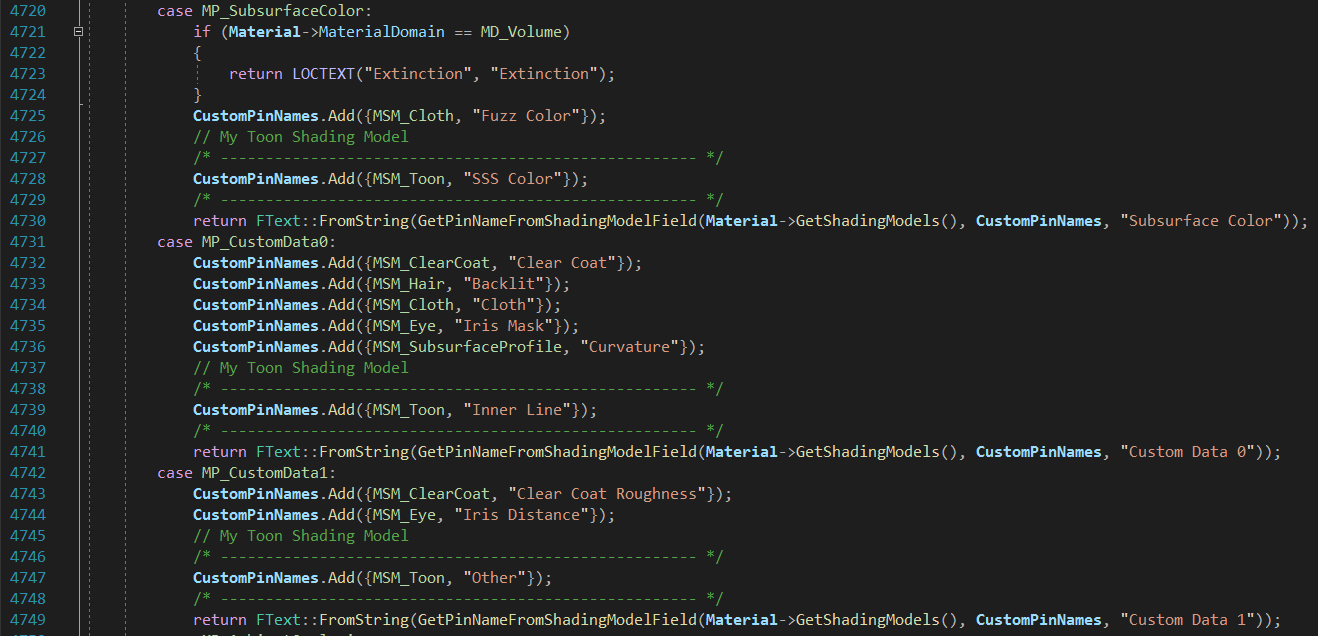

接下来，需要在FMaterialAttributeDefinitionMap::GetAttributeOverrideForMaterial()中添加与修改我们自己的Shading Model的接口名称，除BaseColor接口以及我们刚刚开放的SubsurfaceColor、CustomData0接口外，我们还需要用到Metallic、Specular和Roughness这pbr三巨头，具体对照关系如下：

// My Toon Shading Model CustomPinNames
/* -------------------------------------------
// Metallic		-> Specular Range
// Specular		-> Specular Intensity
// Roughness		-> Shadow Threshold
// Subsurface Color     -> SSS Color
// Custom Data 0	-> Inner Line
// Custom Data 1	-> Other (Unused)
------------------------------------------- */

代码片段：

MaterialShared.h

\Engine\Source\Runtime\Engine\Public\MaterialShared.h

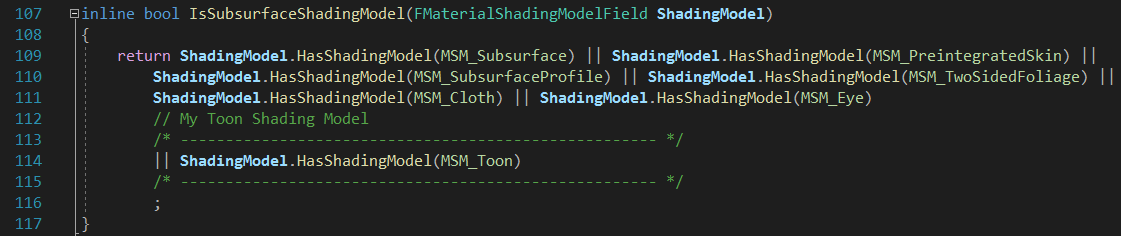

在完成接口的修改后，还要在IsSubsurfaceShadingModel()中添加我们的ShadingModel判断条件，让SubsurfaceColor接口生效：

ShaderMaterial.h

\Engine\Source\Runtime\RenderCore\Public\ShaderMaterial.h

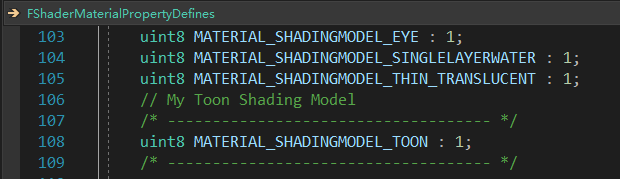

完成接口的开放后，还需要给我们的Shading Model的GBuffer启用CustomData，我们的需要CustomData来帮助我们传输数据。首先在FShaderMaterialPropertyDefines结构体中添加相关位域：

ShaderMaterialDerivedHelpers.cpp

\Engine\Source\Runtime\RenderCore\Private\ShaderMaterialDerivedHelpers.cpp

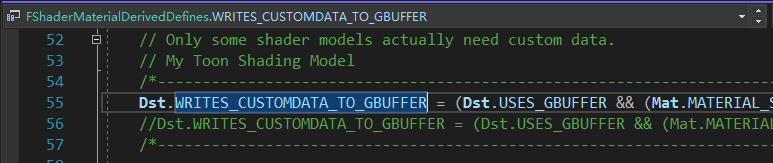

之后在CalculateDerivedMaterialParameters()函数中更改判断条件：

具体代码如下：（其实就是在最后多加了一个Mat.MATERIAL_SHADINGMODEL_TOON的判断）

Dst.WRITES_CUSTOMDATA_TO_GBUFFER = (Dst.USES_GBUFFER && (Mat.MATERIAL_SHADINGMODEL_SUBSURFACE || Mat.MATERIAL_SHADINGMODEL_PREINTEGRATED_SKIN || Mat.MATERIAL_SHADINGMODEL_SUBSURFACE_PROFILE || Mat.MATERIAL_SHADINGMODEL_CLEAR_COAT || Mat.MATERIAL_SHADINGMODEL_TWOSIDED_FOLIAGE || Mat.MATERIAL_SHADINGMODEL_HAIR || Mat.MATERIAL_SHADINGMODEL_CLOTH || Mat.MATERIAL_SHADINGMODEL_EYE || Mat.MATERIAL_SHADINGMODEL_TOON));

ShaderGenerationUtil.cpp

\Engine\Source\Runtime\Engine\Private\ShaderCompiler\ShaderGenerationUtil.cpp

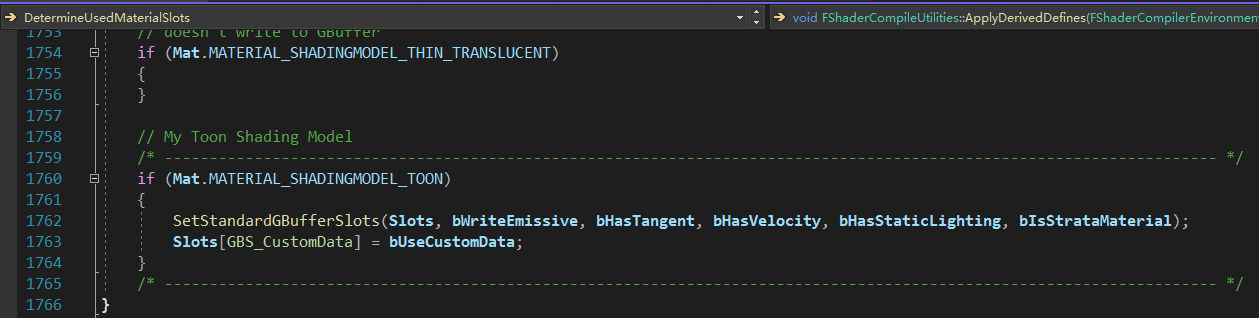

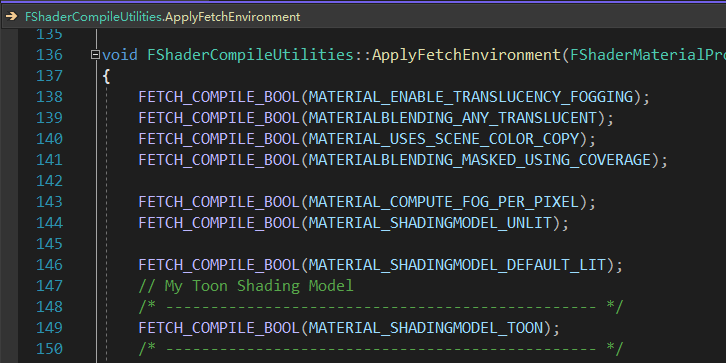

然后这边的FShaderCompileUtilities::ApplyFetchEnvironment() 和DetermineUsedMaterialSlots()函数也改一下：（涉及Shader的程序化生成）

PixelInspectorResult.h && PixelInspectorResult.cpp && PixelInspectorDetailsCustomization.cpp

\Engine\Source\Editor\PixelInspector\Private\PixelInspectorResult.h

\Engine\Source\Editor\PixelInspector\Private\PixelInspectorResult.cpp

\Engine\Source\Editor\PixelInspector\Private\PixelInspectorDetailsCustomization.cpp

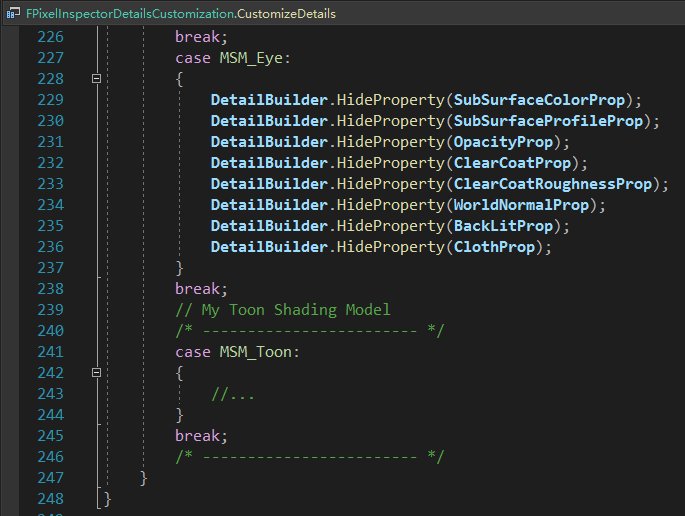

最后是Inspector相关，这里可以控制Inspector序列化的显示，比如隐藏某些内容之类的，有需要可以自行定义。

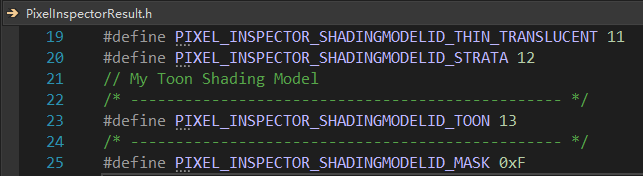

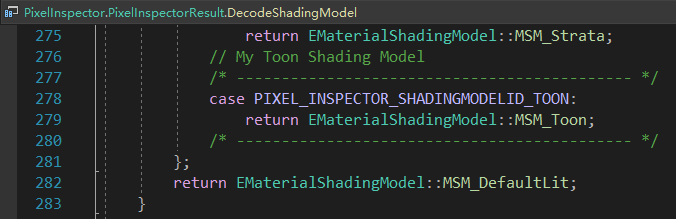

还是老一套，先在PixelInspectorResult.h和PixelInspectorResult.cpp中定义，然后就可以在PixelInspectorDetailsCustomization.cpp中切case自定义了。

就这样，简单粗暴的C++部分就此结束，检查无误后就可以重新编译引擎了——然后根据你硬件配置的不同可以决定是去吃个饭还是去睡一觉，亦或者是抽空学学Unity。(笑

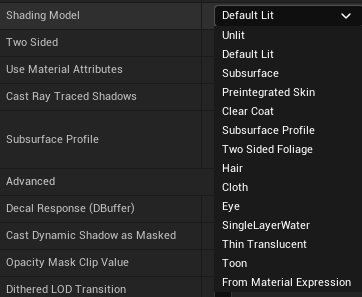

编译成功后重新打开引擎，就可以在材质编辑器的Shading Model下拉框下看到我们定义好的新光照模型啦。

Shader部分

在经过前面一系列枯燥无味的C++前置工作后，我们终于来到了激动人心的Shader环节，想必你已经迫不及待去正经八百地写一个自己的Shading Model了。但，虽然我知道你很急，但你先别急——Shader端我们依然有很多需要做的前置工作。

ShadingCommon.ush

\Engine\Shaders\Private\ShadingCommon.ush

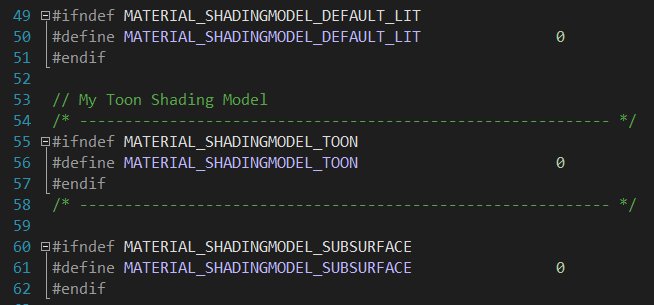

Definitions.usf

\Engine\Shaders\Private\Definitions.usf

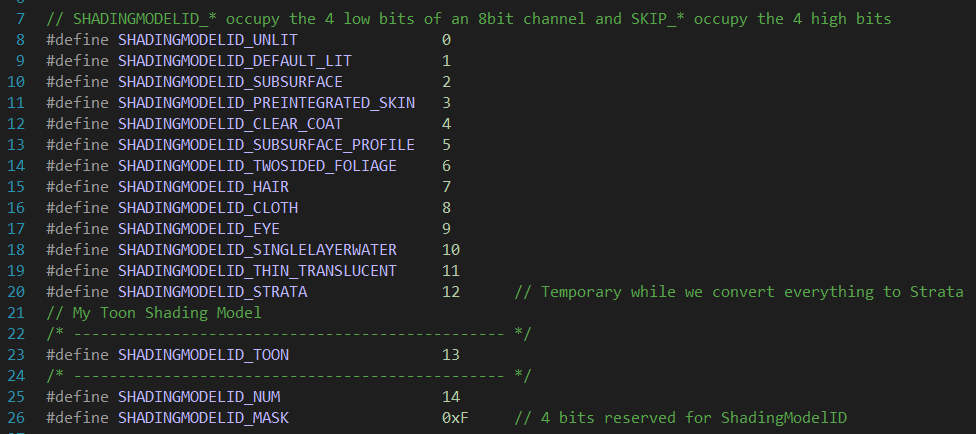

依旧是没有什么营养的注册工作，但有一点值得注意，ShadingCommon.ush中SHADINGMODELID_TOON宏定义的位次必须与之前EngineTypes.h里EMaterialShadingModel枚举类中的枚举位次一致，我这里是顺位第14（从0开始计数为13）。

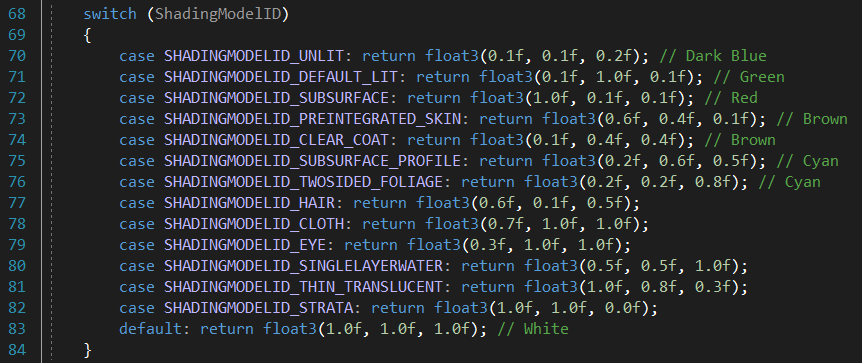

当然，如果你想，还可以在ShadingCommon.ush里的GetShadingModelColor()中定义我们的Shading Model的debug颜色，这里我比较懒就没改。

BasePassCommon.ush

\Engine\Shaders\Private\BasePassCommon.ush

然后，与C++中类似，在Shader端同样需要为我们的Shading Model开启SubsurfaceColor和CustomData的相关写入权限，并手动进行数据传输。

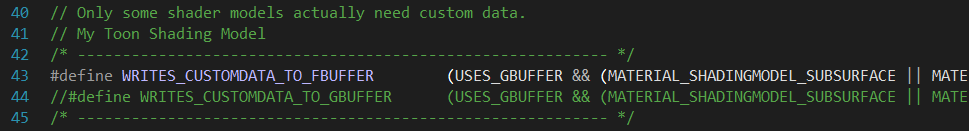

首先开启GBuffer的CustomData写入权限：

具体代码如下，实际上也还是只在最后加了一个MATERIAL_SHADINGMODEL_TOON判断：

#define WRITES_CUSTOMDATA_TO_FBUFFER		(USES_GBUFFER && (MATERIAL_SHADINGMODEL_SUBSURFACE || MATERIAL_SHADINGMODEL_PREINTEGRATED_SKIN || MATERIAL_SHADINGMODEL_SUBSURFACE_PROFILE || MATERIAL_SHADINGMODEL_CLEAR_COAT || MATERIAL_SHADINGMODEL_TWOSIDED_FOLIAGE || MATERIAL_SHADINGMODEL_HAIR || MATERIAL_SHADINGMODEL_CLOTH || MATERIAL_SHADINGMODEL_EYE || MATERIAL_SHADINGMODEL_TOON))

BasePassPixelShader.usf

\Engine\Shaders\Private\BasePassPixelShader.usf

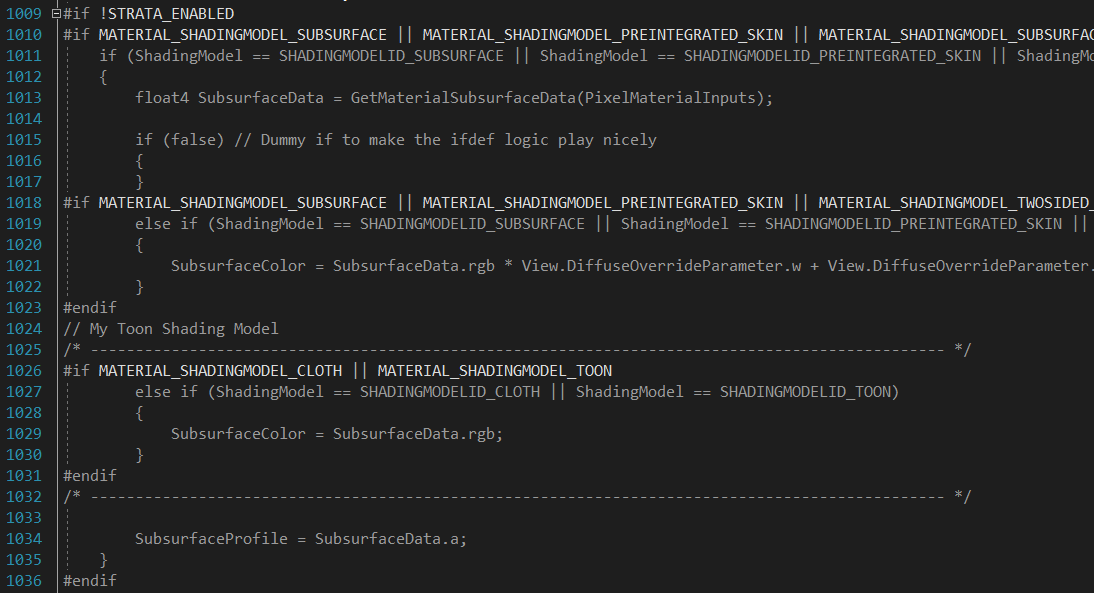

然后在FPixelShaderInOut_MainPS()中添加判断条件，为SubsurfaceColor写入数据。注意这里有个坑，这是一个两层的if，而且在if外面还套了#if的宏判断，我们要在内外两层四个判断处加上两个MATERIAL_SHADINGMODEL_TOON和两个ShadingModel == SHADINGMODELID_TOON才行，我当初改的时候就是漏掉了外层的if，结果最后的结果没有SSS……找了一下午才找到问题所在。😭

DeferredShadingCommon.ush

\Engine\Shaders\Private\DeferredShadingCommon.ush

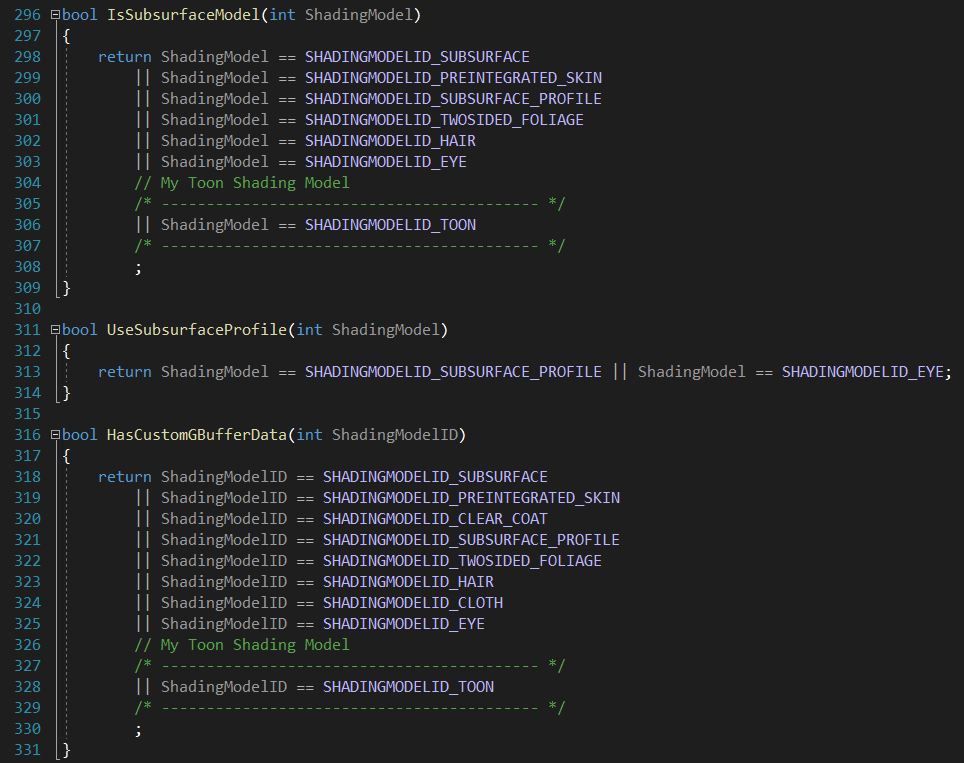

继续添加判断，为Subsurface和CustomData开启接口。

ShadingModelsMaterial.ush

\Engine\Shaders\Private\ShadingModelsMaterial.ush

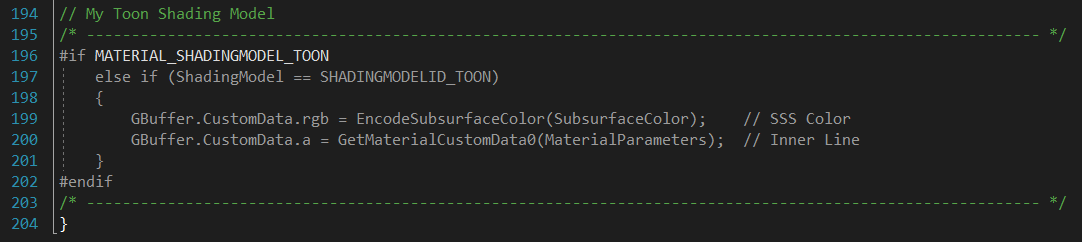

所有前置工作结束后，把SubsurfaceColor和CustomData压入GBuffer.CustomData。

BasePassPixelShader.usf & ReflectionEnvironmentPixelShader.usf

\Engine\Shaders\Private\BasePassPixelShader.usf

\Engine\Shaders\Private\ReflectionEnvironmentPixelShader.usf

由于我们用到Metallic和Specular来传数据，所以在我们的管线中他们实际上并没有起到原有的作用，为此，我们应该取消掉他们在管线中的影响。

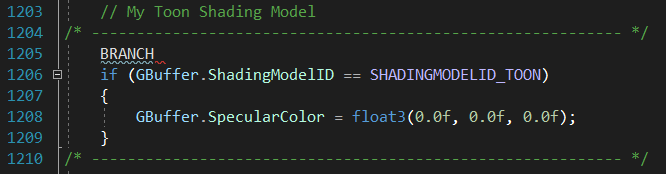

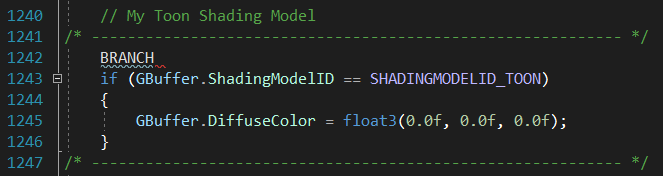

修改BasePassPixelShader.usf里FPixelShaderInOut_MainPS()中的SpecularColor和DiffuseColor为0，因为他们是通过Metallic和Specular计算得出的，而我们的计算并不需要他们：

相同的操作在

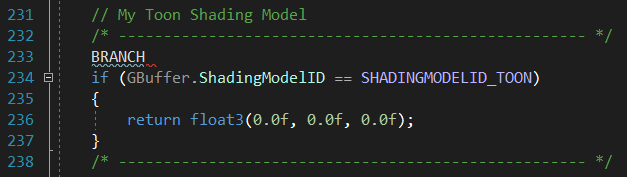

修改ReflectionEnvironmentPixelShader.usf里ReflectionEnvironment()的返回结果：

ShadingModels.ush

\Engine\Shaders\Private\ShadingModels.ush

终于到了最激动人心的时刻！

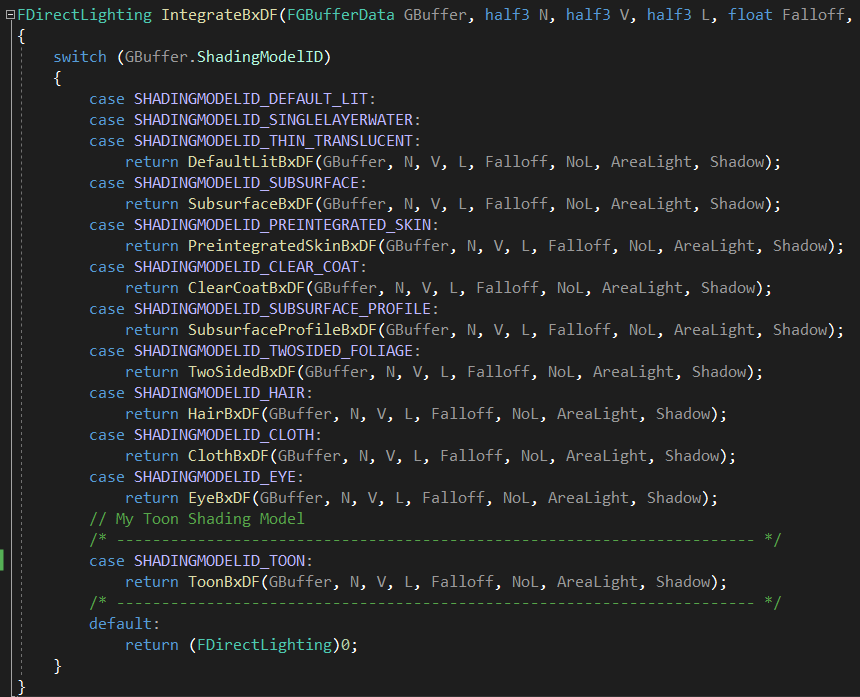

我们在IntegrateBxDF()中添加case和我们自己的BxDF函数：

那么ToonBxDF()在哪呢？哦，原来我们还没定义。赶紧定义一个：

全部代码如下，这里我参考了尝试在UE4.22中实现罪恶装备Xrd的卡通渲染 - 知乎 (zhihu.com)中的代码，只在其基础上稍作修改。

FDirectLighting ToonBxDF(FGBufferData GBuffer, half3 N, half3 V, half3 L, float Falloff, float NoL, FAreaLight AreaLight, FShadowTerms Shadow)
{
	//并不是真正光源颜色
	//真正的光源颜色在DeferredLightingCommon.ush中通过LightAccumulator_AddSplit()叠加
	float3 LightColor = AreaLight.FalloffColor * Falloff;
	//解GBuffer
	float SpecularRange 	= GBuffer.Metallic;
	float SpecularIntensity = GBuffer.Specular;
	float ShadowThreshold 	= GBuffer.Roughness;
	float InnerLine 	= GBuffer.CustomData.a;
	float3 SSSColor	 	= ExtractSubsurfaceColor(GBuffer); //解码SSS
	//明暗颜色
	float3 BrightColor = GBuffer.BaseColor;
	float3 ShadowColor = GBuffer.BaseColor * SSSColor;
	//加粗内描边
	if (InnerLine < 0.8f)
	{
		InnerLine *= 0.5f;
	}
	float3 InnerLineColor = float3(InnerLine, InnerLine, InnerLine);

	half3 H = normalize(V + L);
	float NoH = saturate(dot(N, H));
	//阴影区计算
	float IsShadow = step(ShadowThreshold, NoL * Shadow.SurfaceShadow);
	//光照计算
	FDirectLighting Lighting;
	Lighting.Diffuse = InnerLineColor * LightColor * Diffuse_Lambert(lerp(ShadowColor, BrightColor, IsShadow));
	Lighting.Specular = LightColor * BrightColor * IsShadow * InnerLineColor * step(0.2f, SpecularRange * pow(NoH, SpecularIntensity));
	Lighting.Transmission = 0;
	return Lighting;
}

其实个人感觉高光部分应该是不太对的，不过先凑活用，重点在二分法上，也就是：

1
2
3

half3 H = normalize(V + L);
float NoH = saturate(dot(N, H));
float IsShadow = step(ShadowThreshold, NoL * Shadow.SurfaceShadow);

很传统的Blinn-Phong漫反射计算，只不过结果上通过与ShadowThreshold做step进行明暗二分，并在之后的计算中以此来决定ShadowColor和BrightColor，这就是最基础的卡通渲染。

SkyLightingDiffuseShared.ush

\Engine\Shaders\Private\SkyLightingDiffuseShared.ush

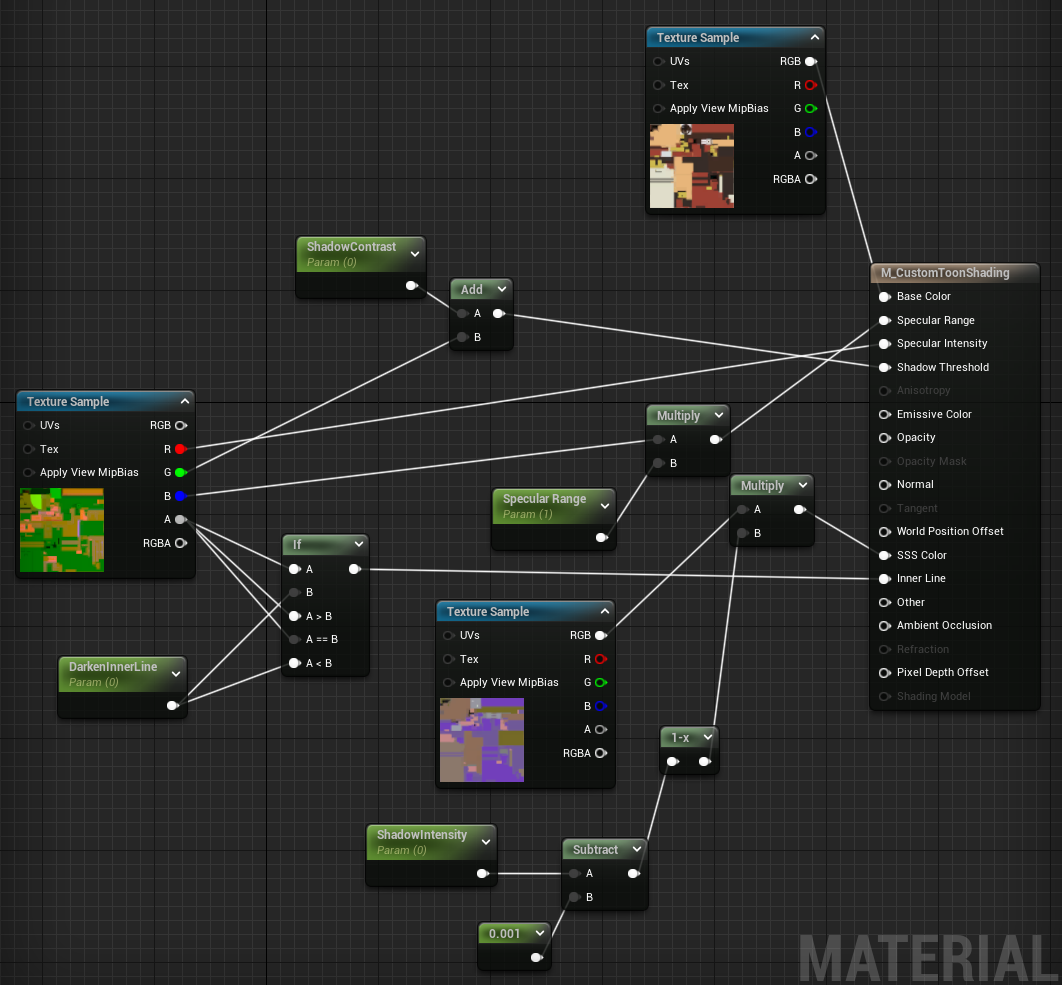

到这里还没完，如果我们此刻编译Shader并连好材质，固然可以得到一个不错的效果，但如果拉高天光强度——我们就会发现的卡渲着色好像是被一层Default Lit着色“盖住”了一样（这里我没截图），原因是天光的计算并不走IntegrateBxDF()，而是独立存在的：

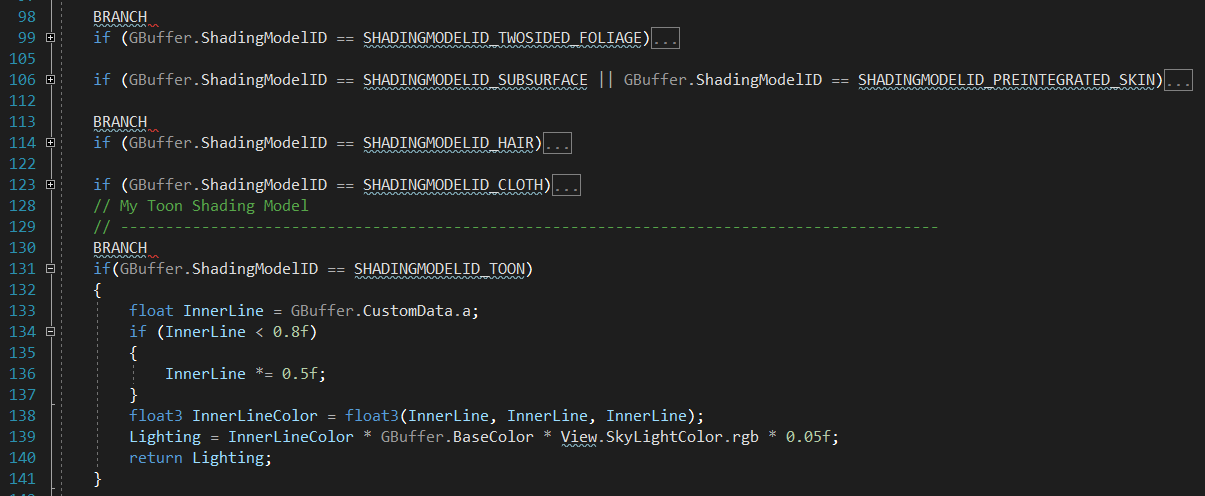

如上图所示，在SkyLightDiffuse()函数中加上我们卡渲模型的分支，因为我们想要获得单纯的卡渲效果，所以把前面的代码稍作修改，只保留DiffuseColor，并直接返回，避免后续的额外计算：

BRANCH
if(GBuffer.ShadingModelID == SHADINGMODELID_TOON)
{
	float InnerLine = GBuffer.CustomData.a;
	if (InnerLine < 0.8f)
	{
		InnerLine *= 0.5f;
	}
	float3 InnerLineColor = float3(InnerLine, InnerLine, InnerLine);
	Lighting = InnerLineColor * GBuffer.BaseColor * View.SkyLightColor.rgb * 0.05f; //削弱天光影响

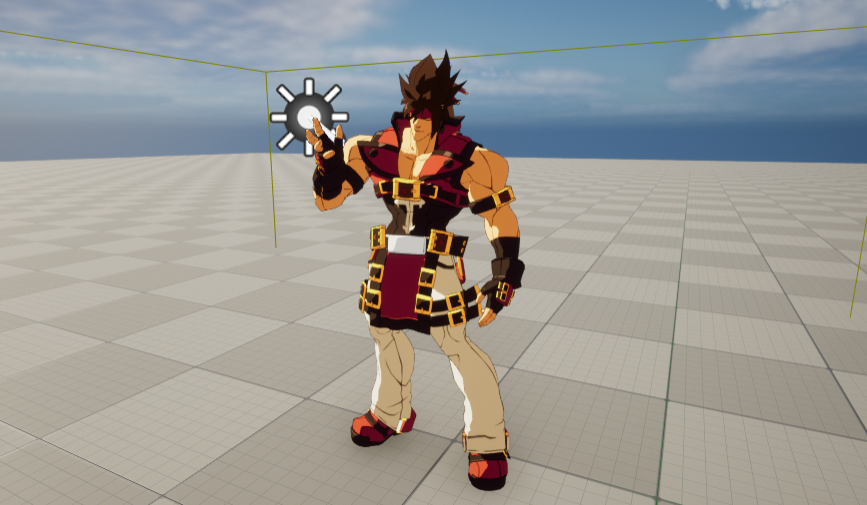

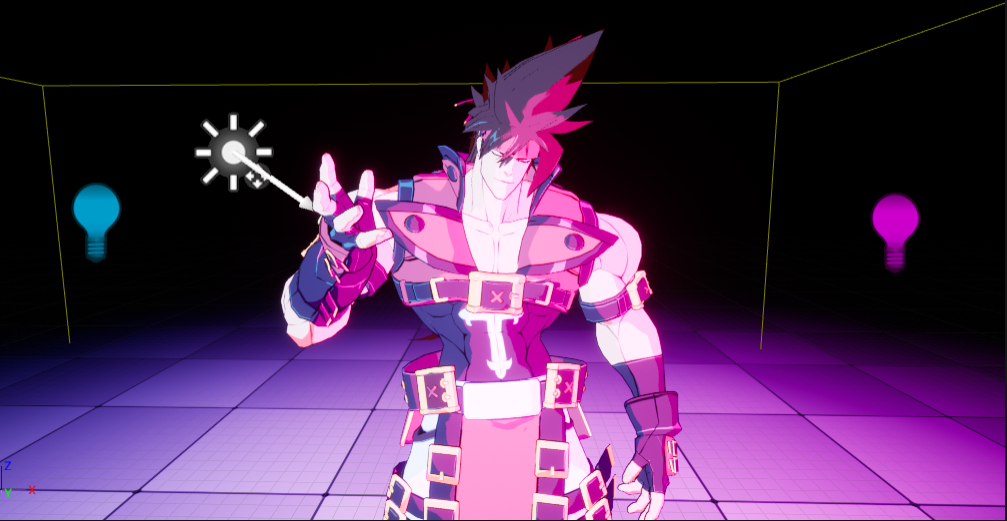

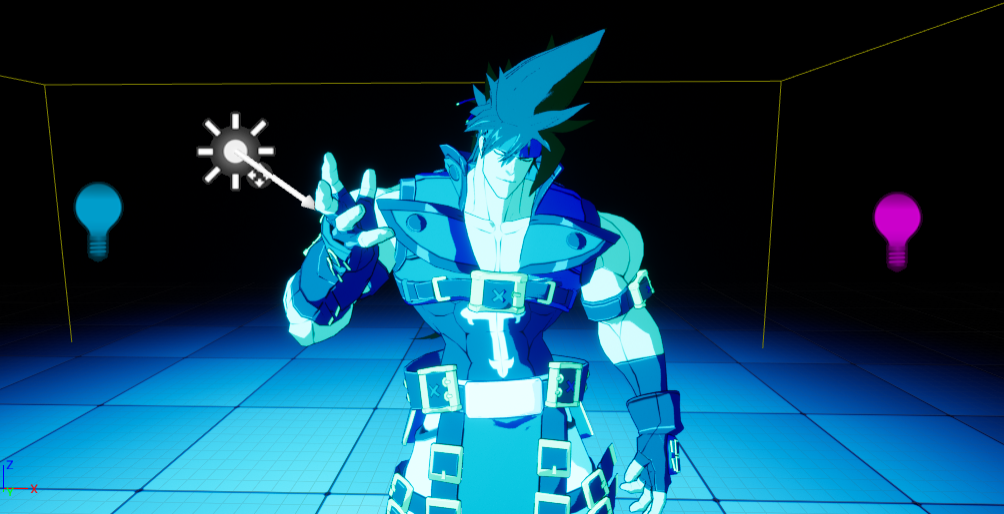

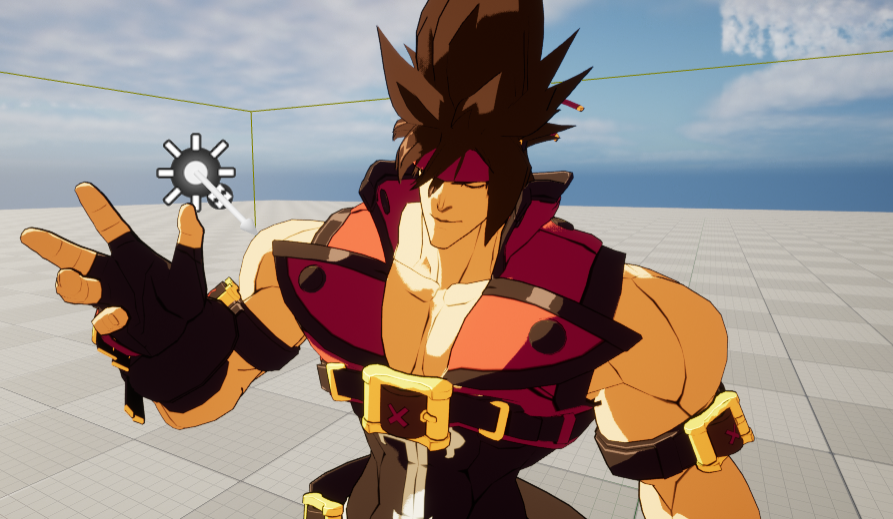

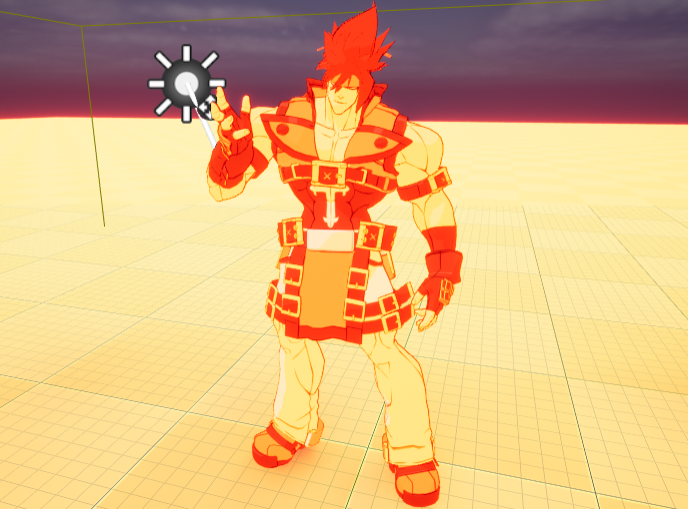

	return Lighting;
}
